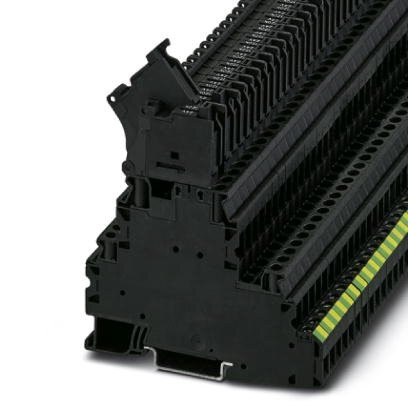

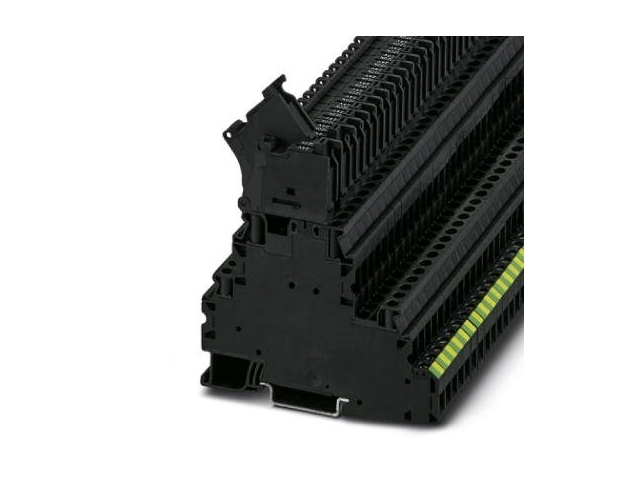

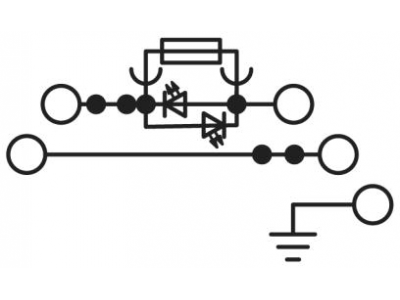

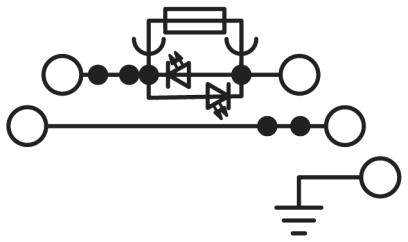

Заземляющая клемма - UT 4-PE/L/HESILED 24 (5X20) 120KOHM

Артикул: 3214321

1 тг.

Нет в наличии

Описание
Характеристики

Клеммы для установки предохранителей, тип предохранителя: Стекло / керамика / ..., тип подключения: Винтовые зажимы, cечение: 0,14 мм²- 6 мм², AWG: 26 - 10, номинальный ток: 28 A, номинальное напряжение: 24 В, ширина: 6,2 мм, тип предохранителей: G / 5 x 20, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный

Примечания

Общая информация

Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора.
При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением.

Характеристики изделий

Количество точек подключения	5
Количество рядов	3
Потенциалы	3
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Спецификации материала

Цвет	черный
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Характеристики клемм

Лепесток защитного проводника	есть
Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
Ярус 1
Наименование	Ярус 1
Резьба винтов	M3
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-2 / МЭК 60947-7-3
Сечение жесткого провода	0,14 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10
Сечение гибкого провода	0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	26 ... 10
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
Номинальный ток	28 A
Максимальный ток нагрузки	36 A (Ток определяется установленным предохранителем.)
Номинальное напряжение	24 В
Номинальное сечение	4 мм²
Ярус 2
Наименование	Ярус 2
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	9 мм
Подключение согласно стандарту	МЭК 60947-7-2 / МЭК 60947-7-3
Сечение жесткого провода	0,14 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10
Сечение гибкого провода	0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	26 ... 10
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
Номинальный ток	6,3 A
Максимальный ток нагрузки	6,3 A (Ток определяется установленным предохранителем.)
Номинальное напряжение	24 В
Номинальное сечение	1 мм²

Размеры

Ширина	6,2 мм
Высота	94,5 мм
Высота NS 35/15	96,4 мм
Высота NS 35/7,5	88,9 мм
Длина	92,7 мм

Входные данные

Диапазон напряжений, индикатор

12 В AC/DC ... 30 В AC/DC

Механические характеристики

Механические данные
Открытая боковая стенка	Нет

Электрические характеристики

Тип предохранителя	Стекло / керамика / ...
Расчетное импульсное напряжение	6 кВ
Предохранитель	G / 5 x 20
Диапазон напряжений, индикатор	12 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор	0,31 мА ... 0,95 мА
Рассеиваемая мощность, макс.	макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
	макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки )
	макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании)
	макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании)

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-2 / МЭК 60947-7-3
	МЭК 60947-7-2 / МЭК 60947-7-3

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 105 °C (макс. кратковременная рабочая температура 130 °C)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %
