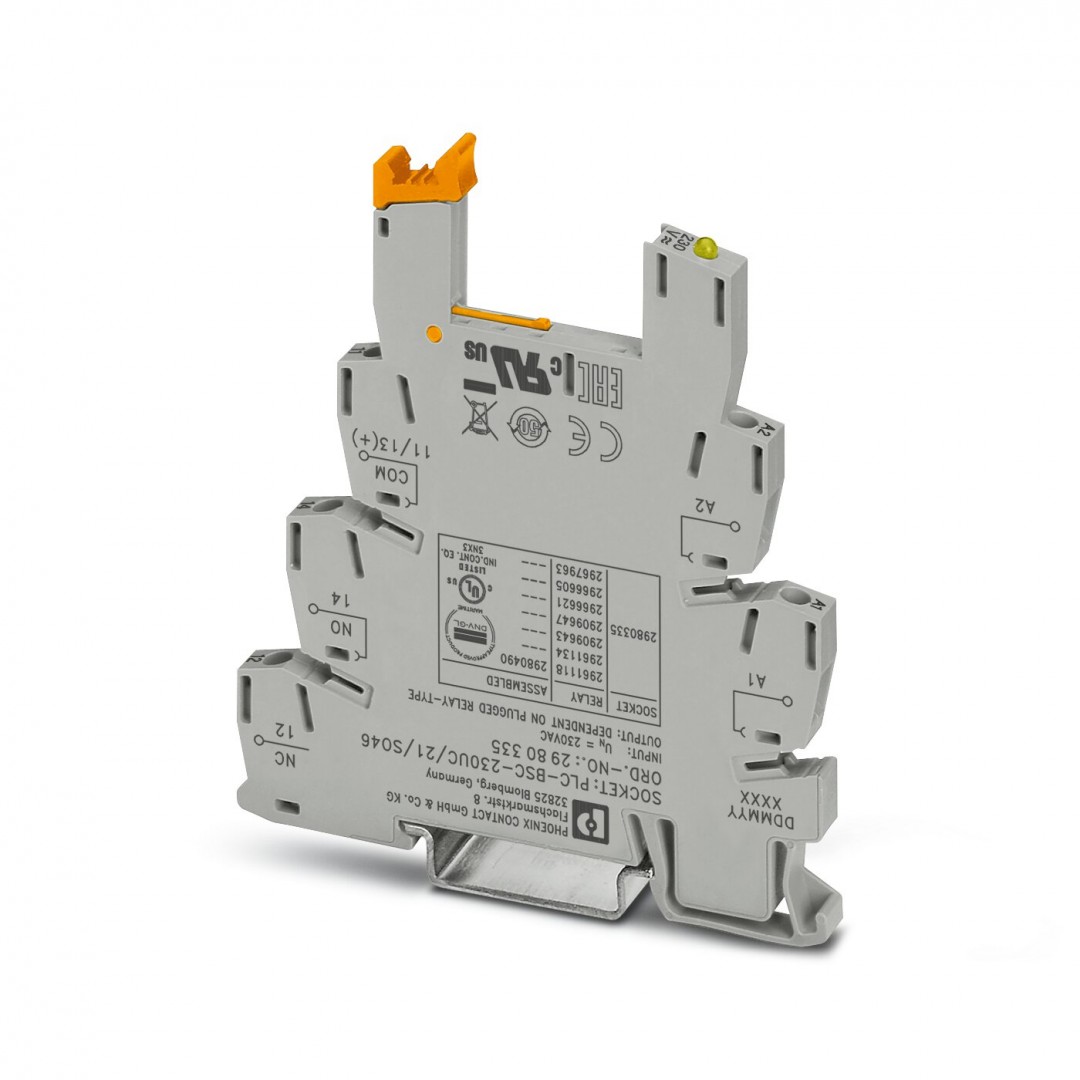

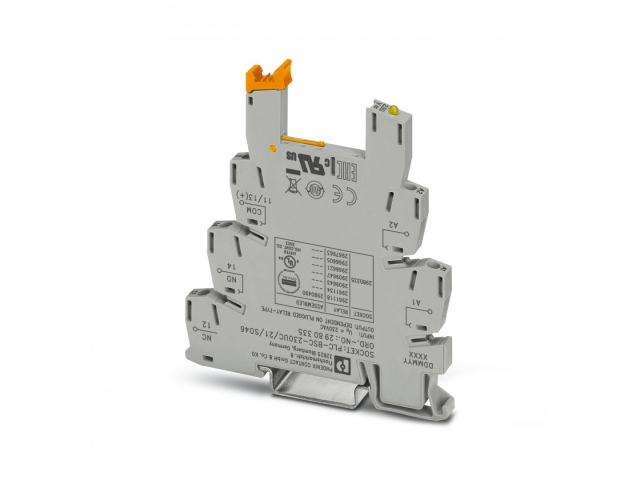

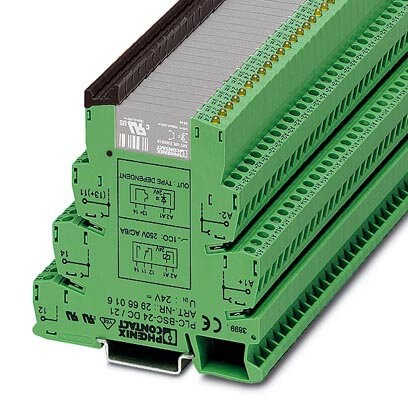

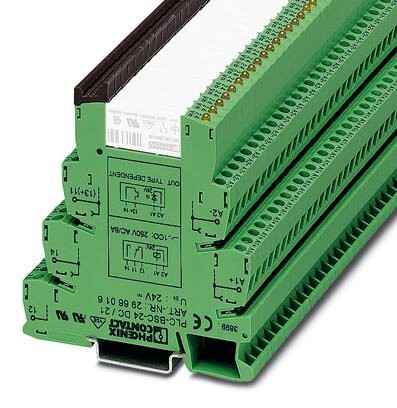

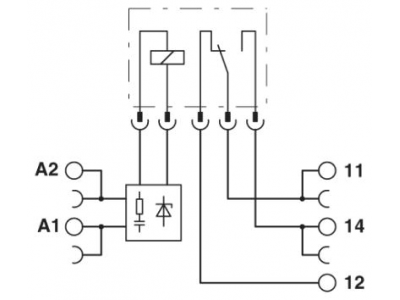

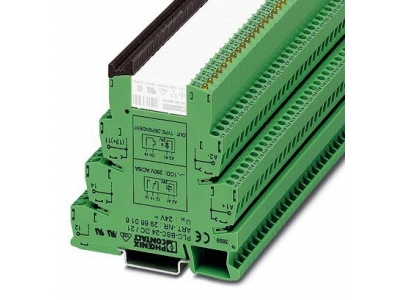

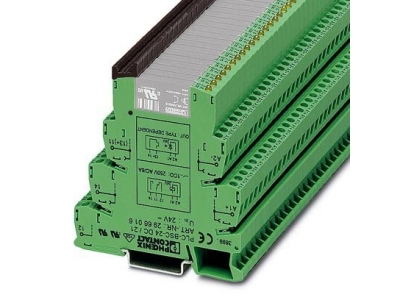

Релейный блок - PLC-BSC-230UC/21/SO46

Артикул: 2980335

1 тг.

Нет в наличии

Описание
Характеристики

6,2 мм основная клемма PLC для защиты цепей управления от паразитных токов или напряжений, с винтовым зажимом, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, со встроенным фильтром RCZ, 1 переключающих контакта, входное напряжение 230 В перем. тока.

Примечания

Ограничение износа
Указание по ЭМС	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Характеристики изделий

Применение	Помехоподавляющий фильтр
Режим работы	100 % ED
Возможная комплектация	Миниатюрное реле, REL-MR-60DC/21AU, REL-MR-60DC/21; миниатюрная оптопара, OPT-60DC/48DC/100, OPT-60DC/24DC/2, OPT-60DC/230AC/1
Изоляционные характеристики
Степень загрязнения	3

Монтаж

Тип монтажа	Установка на монтажной рейке
Указания по монтажу	устанавливаются в ряд без промежутков
Монтажное положение	на выбор

Спецификации материала

Цвет	cерый
Класс воспламеняемости согласно UL 94	V0 (Корпус)

Характеристики клемм

Сторона входа
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0,14 мм² ... 2,5 мм²
Сечение гибкого провода	0,14 мм² ... 2,5 мм²
	0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
	2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG	26 ... 14
Сторона выхода
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0,14 мм² ... 2,5 мм²
Сечение гибкого провода	0,14 мм² ... 2,5 мм²
	0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
	2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG	26 ... 14

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	94 мм

Светодиодная сигнализация

Индикатор состояния

LED

Входные данные

Входное номинальное напряжение U_N	230 В AC
Входное номинальное напряжение U_N	220 В DC

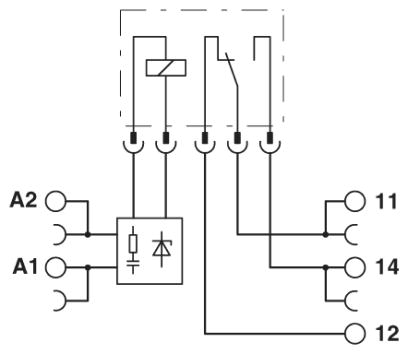

Оснащение реле
Входное номинальное напряжение U_N	230 В AC
Диапазон входных напряжений относительно U_N	0,78 ... 1,14
Типовой входной ток при U_N	8,8 мА (50 Гц)
Типовой входной ток при U_N	10 мА (60 Гц)
Время срабатывания, типовое	7 мс
Время возврата, типовое	20 мс
Напряжение отпускания, тип.	80 В AC
Индикация рабочего напряжения	LED желт.
Защитная схема	Мостиковый выпрямитель; Мостиковый выпрямитель
Защитная схема	Фильтр; Фильтр

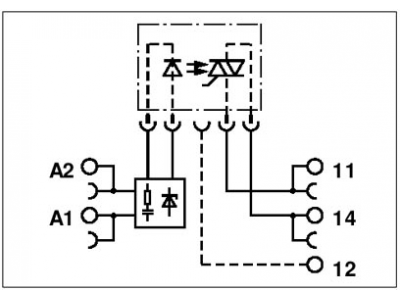

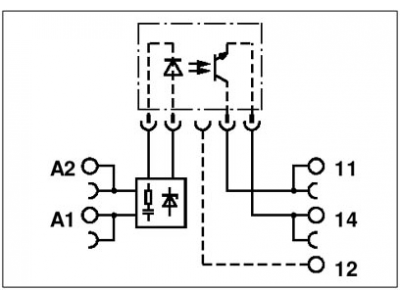

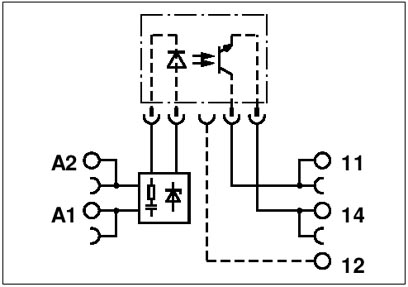

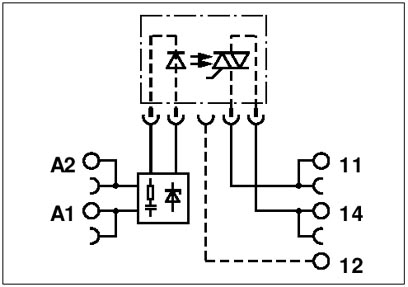

Оснащение оптопарами
Входное номинальное напряжение U_N	230 В AC
Диапазон входных напряжений относительно U_N	0,8 ... 1,1
Типовой входной ток при U_N	8,8 мА (50 Гц)
Типовой входной ток при U_N	10 мА (60 Гц)
Порог срабатывания, сигнал "0", относительно U_N	≤ 0,4
Время срабатывания, типовое	6 мс
Время возврата, типовое	10 мс
Индикация рабочего напряжения	LED желт.
Защитная схема	Мостиковый выпрямитель; Мостиковый выпрямитель
Защитная схема	Фильтр; Фильтр

Выходные данные

Возможная комплектация	Миниатюрное реле, REL-MR-60DC/21AU, REL-MR-60DC/21; миниатюрная оптопара, OPT-60DC/48DC/100, OPT-60DC/24DC/2, OPT-60DC/230AC/1
Максимальное напряжение переключения	48 В DC
Минимальное напряжение переключения	3 В DC
Макс. ток продолжительной нагрузки	100 мА
Падение напряжения при макс. рабочем токе	< 1 В DC
Выходная коммутация	2 проводная, изолированная
Защитная схема	Защита от переполюсовки
Защитная схема	Защита от перенапр.
Максимальное напряжение переключения	30 В DC
Минимальное напряжение переключения	3 В DC
Макс. ток продолжительной нагрузки	3 A
Падение напряжения при макс. рабочем токе	< 200 мВ
Максимальный пусковой ток	15 A (10 мс)
Выходная коммутация	2 проводная, изолированная
Защитная схема	Защита от переполюсовки
Защитная схема	Защита от перенапр.
Максимальное напряжение переключения	253 В AC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения	24 В AC
Макс. ток продолжительной нагрузки	0,75 A
Падение напряжения при макс. рабочем токе	< 1 В AC
Максимальный пусковой ток	30 A (10 мс)
Выходная коммутация	2 проводная, изолированная
Защитная схема	Цепь RCV
Ток утечки	< 1 мА
Фазовый угол cos phi, мин.	0,5
Предельная нагрузка	4,5 A²c

Апробационные данные

Испытание вредными газами
Маркировка	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60

Электрические характеристики

Защитная схема	Мостиковый выпрямитель; Мостиковый выпрямитель
	Фильтр RCZ; Фильтр RCZ

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-40 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
